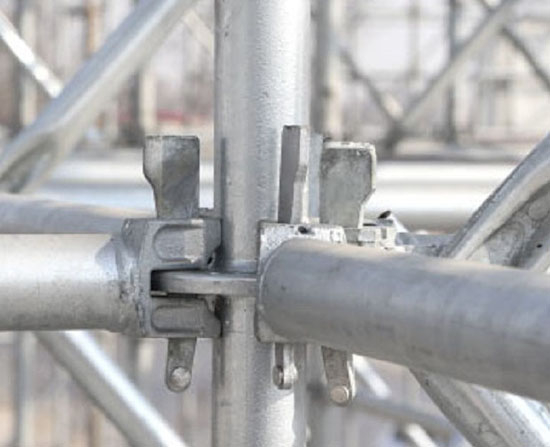

盘扣式脚手架结构及材质要求有哪些?盘扣式钢管支架由立杆、横杆、斜杆、可调底座、可调支架等部件组成。立杆与套管或连杆承插连接,水平杆和斜杆用杆端扣接头卡入连接板,用楔形螺栓快速连接,形成结构几何体系不变的钢管支架(简称快速连接架)。根据用途可分为脚手架和模板支撑。 盘扣脚手架结构 1、扣节点:支架立杆上的连接板与水平杆杆端螺栓连接的部分。 2、立杆:螺旋扣式钢管支架立杆。 3、连接板:焊接在立杆上的八角形或环形孔板,可在8个方向紧固接头。 4、立杆连接套管:立杆一端焊接的专用套管,用于立杆的垂直延伸。 5、立杆连接器:用于固定立杆和立杆连接套以防止拔出的专用零件。 6、水平杆:承插和螺旋扣钢管支架的水平杆。 7、带扣连接器插脚:用于固定带扣连接器和连接板的特殊楔形件。 8、斜杆:可与垂直杆上的连接板扣合,提高支撑结构的稳定性。分为垂直斜杆和水平斜杆。 9、可调底座:垂直杆底部高度可调的底座。 10、可调支架:垂直杆顶部高度可调的支架 盘扣脚手架的材料要求 材料验收标准 1、钢管应无裂纹、凹陷和腐蚀,不得使用对焊钢管; 2、钢管应平直,平直度允许偏差为管长的1/500,两端表面应平整,无斜口和毛刺; 3、铸件表面应光滑,无砂眼、缩孔、裂纹、残浇、冒口等缺陷,表面粘砂应清除; 4、冲压件无毛刺、裂纹、氧化皮等缺陷; 5、每条焊缝的有效高度应符合要求,焊缝应饱满,焊剂应清除,不得有未焊透、夹渣、咬边、裂纹等缺陷; 6、可调底座和可调支架的表面应进行浸漆或冷镀锌处理,涂层应均匀牢固;框架构件及其他构配件表面应热浸镀锌,表面应光滑,连接处不得有毛刺、脱落瘤和过度结块; 7、主要部件和附件上的制造商标识应清晰。 |
